90种常见三端稳压电路型号、封装形式及特征参数

三端稳压电路是性价比最高的稳压器件，尤以固定输出三端稳压器最为常见，其外形与三极管没有明显差别。在电路设计中，工程师最关心的四个稳压器参数分别是封装形式、输出电压（VO）、输出电流（IO）和额定功率（PD）。

以下是目前应用中常见三端稳压电路的特征参数：

78L06，原厂型号HA78L06，SOT-23封装，输出电压5.75~6.25V，输出电流100mA，额定功率350mW；
78L08，原厂型号HA78L08，SOT-23封装，输出电压7.7~8.3V，输出电流100mA，额定功率350mW；
78L09，原厂型号HA78L09，SOT-23封装，输出电压8.64~9.36V，输出电流100mA，额定功率350mW；
78L12，原厂型号HA78L12，SOT-23封装，输出电压11.5~12.5V，输出电流100mA，额定功率350mW；
79L05，原厂型号HA79L05，SOT-23封装，输出电压-4.8~-5.2V，输出电流100mA，额定功率350mW；
79L06，原厂型号HA79L06，SOT-23封装，输出电压-5.75~-6.2V，输出电流100mA，额定功率350mW；
79L08，原厂型号HA79L08，SOT-23封装，输出电压-7.7~-8.3V，输出电流100mA，额定功率350mW；
79L09，原厂型号HA79L09，SOT-23封装，输出电压-8.64~-9.3V，输出电流100mA，额定功率350mW；
79L12，原厂型号HA79L12，SOT-23封装，输出电压-11.5~-12V，输出电流100mA，额定功率350mW；
TL431，原厂型号HV431，TO-92封装，输出电压2.45~2.55V，输出电流100mA，额定功率770mW；
78L05，原厂型号HV78L05，TO-92封装，输出电压4.8~5.2V，输出电流100mA，额定功率625mW；
78L06，原厂型号HV78L06，TO-92封装，输出电压5.75~6.25V，输出电流100mA，额定功率625mW；
78L08，原厂型号HV78L08，TO-92封装，输出电压7.7~8.3V，输出电流100mA，额定功率625mW；
78L09，原厂型号HV78L09，TO-92封装，输出电压8.64~9.36V，输出电流100mA，额定功率625mW；
78L12，原厂型号HV78L12，TO-92封装，输出电压11.5~12.5V，输出电流100mA，额定功率625mW；
78L15，原厂型号HV78L15，TO-92封装，输出电压14.4~15.6V，输出电流100mA，额定功率625mW；
78L18，原厂型号HV78L18，TO-92封装，输出电压17.3~18.7V，输出电流100mA，额定功率625mW；
79L05，原厂型号HV79L05，TO-92封装，输出电压-4.8~-5.2V，输出电流100mA，额定功率625mW；
79L06，原厂型号HV79L06，TO-92封装，输出电压-5.75~-6.2V，输出电流100mA，额定功率625mW；
79L08，原厂型号HV79L08，TO-92封装；
79L09，原厂型号HV79L09，TO-92封装，输出电压-8.64~-9.3V，输出电流100mA，额定功率625mW；
79L12，原厂型号HV79L12，TO-92封装，输出电压-11.5~-12V，输出电流100mA，额定功率625mW；
79L15，原厂型号HV79L15，TO-92封装，输出电压-14.4~-15V，输出电流100mA，额定功率625mW；
1117-1.5，原厂型号HE1117-1.5，SOT-89封装，输出电压1.448~1.51V，输出电流1000mA，额定功率500mW；
1117-1.8，原厂型号HE1117-1.8，SOT-89封装，输出电压1.782~1.81V，输出电流1000mA，额定功率500mW；
1117-2.5，原厂型号HE1117-2.5，SOT-89封装，输出电压2.475~2.52V，输出电流1000mA，额定功率500mW；
1117-3.3，原厂型号HE1117-3.3，SOT-89封装，输出电压3.267~3.33V，输出电流1000mA，额定功率500mW；
1117-5，原厂型号HE1117-5，SOT-89封装，输出电压4.950~5.05V，输出电流1000mA，额定功率500mW；
1117-ADJ，原厂型号HE1117-ADJ，SOT-89封装，输出电压1.233~1.26V，输出电流1000mA，额定功率500mW；

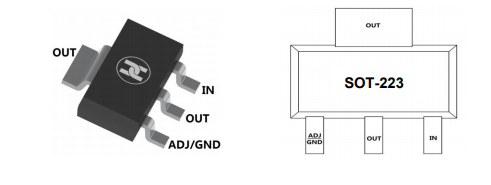

1117-1.5，原厂型号HG1117-1.5，SOT-223封装，输出电压1.485~1.51V，输出电流1000mA，额定功率500mW；
1117-1.8，原厂型号HG1117-1.8，SOT-223封装，输出电压1.782~1.81V，输出电流1000mA，额定功率500mW；
1117-2.5，原厂型号HG1117-2.5，SOT-223封装，输出电压2.475~2.52V，输出电流1000mA，额定功率500mW；
1117-3.3，原厂型号HG1117-3.3，SOT-223封装，输出电压3.267~3.33V，输出电流1000mA，额定功率500mW；
1117-5，原厂型号HG1117-5，SOT-223封装，输出电压4.950~5.05V，输出电流1000mA，额定功率500mW；
1117-ADJ，原厂型号HG1117-ADJ，SOT-223封装，输出电压1.233~1.26V，输出电流1000mA，额定功率500mW；
1117-1.5，原厂型号HK1117-1.5，TO-220封装，输出电压1.485~1.51V，输出电流1000mA，额定功率500mW；
1117-1.8，原厂型号HK1117-1.8，TO-220封装，输出电压1.782~1.81V，输出电流1000mA，额定功率500mW；
1117-2.5，原厂型号HK1117-2.5，TO-220封装，输出电压2.475~2.52V，输出电流1000mA，额定功率500mW；
1117-3.3，原厂型号HK1117-3.3，TO-220封装，输出电压3.267~3.33V，输出电流1000mA，额定功率500mW；
1117-5，原厂型号HK1117-5，TO-220封装，输出电压4.950~5.05V，输出电流1000mA，额定功率500mW；
1117-ADJ，原厂型号HK1117-ADJ，TO-220封装，输出电压1.233~1.26V，输出电流1000mA，额定功率500mW；
7805，原厂型号HK7805，TO-220封装，输出电压4.8~5.2V，输出电流1500mA，额定功率2000mW；
7806，原厂型号HK7806，TO-220封装，输出电压5.75~6.25V，输出电流1500mA，额定功率2000mW；
7808，原厂型号HK7808，TO-220封装，输出电压7.7~8.3V，输出电流1500mA，额定功率2000mW；
7809，原厂型号HK7809，TO-220封装，输出电压8.64~9.36V，输出电流1500mA，额定功率2000mW；
7812，原厂型号HK7812，TO-220封装，输出电压11.5~12.5V，输出电流1500mA，额定功率2000mW；
7815，原厂型号HK7815，TO-220封装，输出电压14.4~15.6V，输出电流1500mA，额定功率2000mW；
7818，原厂型号HK7818，TO-220封装，输出电压17.3~18.7V，输出电流1500mA，额定功率2000mW；
78M05，原厂型号HK78M05，TO-220封装，输出电压4.8~5.2V，输出电流500mA，额定功率2000mW；
78M06，原厂型号HK78M06，TO-220封装，输出电压5.57~6.25V，输出电流500mA，额定功率2000mW；
78M08，原厂型号HK78M08，TO-220封装，输出电压7.7~8.3V，输出电流500mA，额定功率2000mW；
78M09，原厂型号HK78M09，TO-220封装，输出电压8.65~9.35V，输出电流500mA，额定功率2000mW；
78M12，原厂型号HK78M12，TO-220封装，输出电压11.5~12.5V，输出电流500mA，额定功率2000mW；
7905，原厂型号HK7905，TO-220封装，输出电压-4.8~-5.2V，输出电流1500mA，额定功率2000mW；
7906，原厂型号HK7906，TO-220封装，输出电压-5.75~-6.2V，输出电流1500mA，额定功率2000mW；
7908，原厂型号HK7908，TO-220封装，输出电压-7.7~-8.3V，输出电流1500mA，额定功率2000mW；
7909，原厂型号HK7909，TO-220封装，输出电压-8.64~-9.3V，输出电流1500mA，额定功率2000mW；
7912，原厂型号HK7912，TO-220封装，输出电压-11.5~-12V，输出电流1500mA，额定功率2000mW；
7915，原厂型号HK7915，TO-220封装，输出电压-14.4~-15V，输出电流1500mA，额定功率2000mW；
1117-1.5，原厂型号HN1117-1.5，TO-252封装，输出电压1.485~1.51V；
1117-1.8，原厂型号HN1117-1.8，TO-252封装，输出电压1.782~1.81V，输出电流1000mA，额定功率500mW；
1117-2.5，原厂型号HN1117-2.5，TO-252封装，输出电压2.475~2.52V，输出电流1000mA，额定功率500mW；
1117-3.3，原厂型号HN1117-3.3，TO-252封装，输出电压3.267~3.33V，输出电流1000mA，额定功率500mW；
1117-5，原厂型号HN1117-5，TO-252封装，输出电压4.950~5.05V，输出电流1000mA，额定功率500mW；
1117-ADJ，原厂型号HN1117-ADJ，TO-252封装，输出电压1.233~1.26V，输出电流1000mA，额定功率500mW；
1117-1.5，原厂型号HV1117-1.5，TO-263封装，输出电压1.485~1.51V，输出电流1000mA，额定功率500mW；
1117-1.8，原厂型号HV1117-1.8，TO-263封装，输出电压1.782~1.81V，输出电流1000mA，额定功率500mW；
1117-2.5，原厂型号HV1117-2.5，TO-263封装，输出电压2.475~2.52V，输出电流1000mA，额定功率500mW；
1117-3.3，原厂型号HV1117-3.3，TO-263封装，输出电压3.267~3.33V，输出电流1000mA，额定功率500mW；
1117-5，原厂型号HV1117-5，TO-263封装，输出电压4.950~5.05V，输出电流1000mA，额定功率500mW；
1117-ADJ，原厂型号HV1117-ADJ，TO-263封装，输出电压1.233~1.26V，输出电流1000mA，额定功率500mW；
TL431，原厂型号HV431，SOT-89封装，输出电压2.45~2.55V，输出电流100mA，额定功率500mW；
TL431，原厂型号HV431，SOT-23封装，输出电压2.45~2.55V，输出电流10mA，额定功率350mW；
78L05，原厂型号HV78L05，SOT-89封装，输出电压4.8~5.2V，输出电流100mA，额定功率500mW；
78L05，原厂型号HV78L05_，SOT23，SOT-23封装，输出电压4.8~5.2V，输出电流100mA，额定功率350mW；
78L06，原厂型号HV78L06，SOT-89封装，输出电压5.75~6.25V，输出电流100mA，额定功率500mW；
78L08，原厂型号HV78L08，SOT-89封装，输出电压7.7~8.3V，输出电流100mA，额定功率500mW；
78L09，原厂型号HV78L09，SOT-89封装，输出电压8.64~9.36V，输出电流100mA，额定功率500mW；
78L12，原厂型号HV78L12，SOT-89封装，输出电压11.5~12.5V，输出电流100mA，额定功率500mW；
78L15，原厂型号HV78L15，SOT-89封装，输出电压14.4~15.6V，输出电流100mA，额定功率500mW；
78L18，原厂型号HV78L18，SOT-89封装，输出电压17.3~18.7V，输出电流100mA，额定功率500mW；
78M05，原厂型号HV78M05，TO-252封装，输出电压5.57~6.25V，输出电流500mA，额定功率1250mW；
78M06，原厂型号HV78M06，TO-252封装，输出电压5.57~6.25V，输出电流500mA，额定功率1250mW；
78M08，原厂型号HV78M08，TO-252封装，输出电压7.7~8.3V，输出电流500mA，额定功率1250mW；
78M09，原厂型号HV78M09，TO-252封装，输出电压8.65~9.35V，输出电流500mA，额定功率1250mW；
79L05，原厂型号HV79L05，SOT-89封装，输出电压-4.8~-5.2V，输出电流100mA，额定功率500mW；
79L06，原厂型号HV79L06，SOT-89封装，输出电压-5.75~-6.2V，输出电流100mA，额定功率500mW；
79L08，原厂型号HV79L08，SOT-89封装，输出电压-7.7~-8.3V，输出电流100mA，额定功率500mW；
79L09，原厂型号HV79L09，SOT-89封装，输出电压-8.64~-9.3V，输出电流100mA，额定功率500mW；
79L12，原厂型号HV79L12，SOT-89封装，输出电压-11.5~-12V，输出电流100mA，额定功率500mW；
79L15，原厂型号HV79L15，SOT-89封装，输出电压-14.4~-15.V，输出电流100mA，额定功率500mW。
