稳压二极管选型指南之稳定电压（VZ）参数

在稳定电流（Iz）、温度系数（Ctv）、动态电阻（Rz）、耗散功率（Pz）这些二极管参数中，稳定电压（VZ, Zener Voltage Range）是表征稳压二极管的特征参数。稳定电压（VZ)通常以标准值表示，并带有一定偏差范围。

稳压二极管参数——稳定电压的具体数值用管子编号的后几位数字表示。例如，HDZ18VD12稳压二极管是按照合科泰半导体公司的企业标准编制，对应于市场BZT52C18稳压管。在f=1kHz，稳定电流（Iz）为5mA时，稳定电压为18V，范围为11.2V至+1.1V。

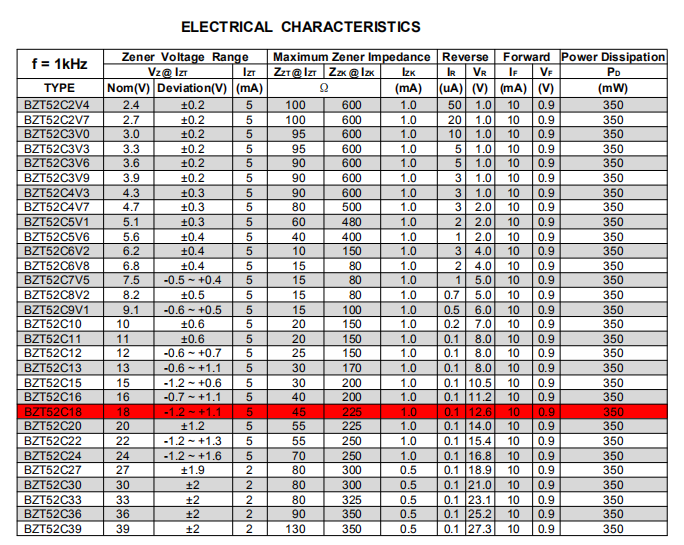

BZT52C2V4稳定电压标称值2.4V，容差±0.2V；
BZT52C2V7稳定电压标称值2.7V，容差±0.2V；
BZT52C3V0稳定电压标称值3.0V，容差±0.2V；
BZT52C3V3稳定电压标称值3.3V，容差±0.2V；
BZT52C3V6稳定电压标称值3.6V，容差±0.2V；
BZT52C3V9稳定电压3.9V，容差±0.2V；
BZT52C4V3稳定电压标称值4.3V，容差±0.3V；
BZT52C4V7稳定电压标称值4.7V，容差±0.3V；
BZT52C5V1稳定电压标称值5.1V，容差±0.3V；
BZT52C5V6稳定电压标称值5.6V，容差±0.4V；
BZT52C6V2稳定电压标称值6.2V，容差±0.4V；
BZT52C6V8稳定电压标称值6.8V，容差±0.4V；
BZT52C7V5稳定电压标称值7.5V，容差-0.5~+0.4V；
BZT52C8V2稳定电压标称值8.2V，容差±0.5V；
BZT52C9V1稳定电压标称值9.1V，容差-0.6~+0.5V；
BZT52C10稳定电压标称值10V，容差±0.6V；
BZT52C11稳定电压标称值11V，容差±0.6V；
BZT52C12稳定电压标称值12V，容差-0.6 ~ +0.7V；
BZT52C13稳定电压标称值13V，容差-0.6 ~ +1.1V；
BZT52C15稳定电压标称值15V，容差-1.2 ~ +0.6V；
BZT52C16稳定电压标称值16V，容差-0.7 ~ +1.1V；
BZT52C18稳定电压标称值18V，容差-1.2 ~ +1.1V；
BZT52C20稳定电压标称值20V，容差±1.2V；
BZT52C22稳定电压标称值22V，容差-1.2 ~ +1.3V；
BZT52C24稳定电压标称值24V，容差-1.2 ~ +1.6V；
BZT52C27稳定电压标称值27V，容差±1.9 V；
BZT52C30稳定电压标称值30V，容差±2V；
BZT52C33稳定电压标称值33V，容差±2V；
BZT52C36稳定电压标称值36V，容差±2V；
BZT52C39稳定电压标称值39V，容差±2V。

需要注意的是，如同稳压二极管的其他参数一样，除非另有说明，稳定电压（VZ）也是在25°C时测定的。随著温度高，该数字稍有升高，具体请查看厂家提供的数据表。
