MOS管规格书解读指南——以合科泰AO3401为例

引言：为什么规格书很重要？

对于电子工程师和硬件设计者而言，规格书（Datasheet）是元器件应用的"使用说明书"。尤其是MOS管这类核心功率器件，正确理解其参数特性直接关系到电路的可靠性、效率和安全性。本指南将以合科泰半导体AO3401 P沟道MOS管为例，带你系统掌握规格书的阅读方法，让选型和应用不再盲目。

规格书阅读四步法

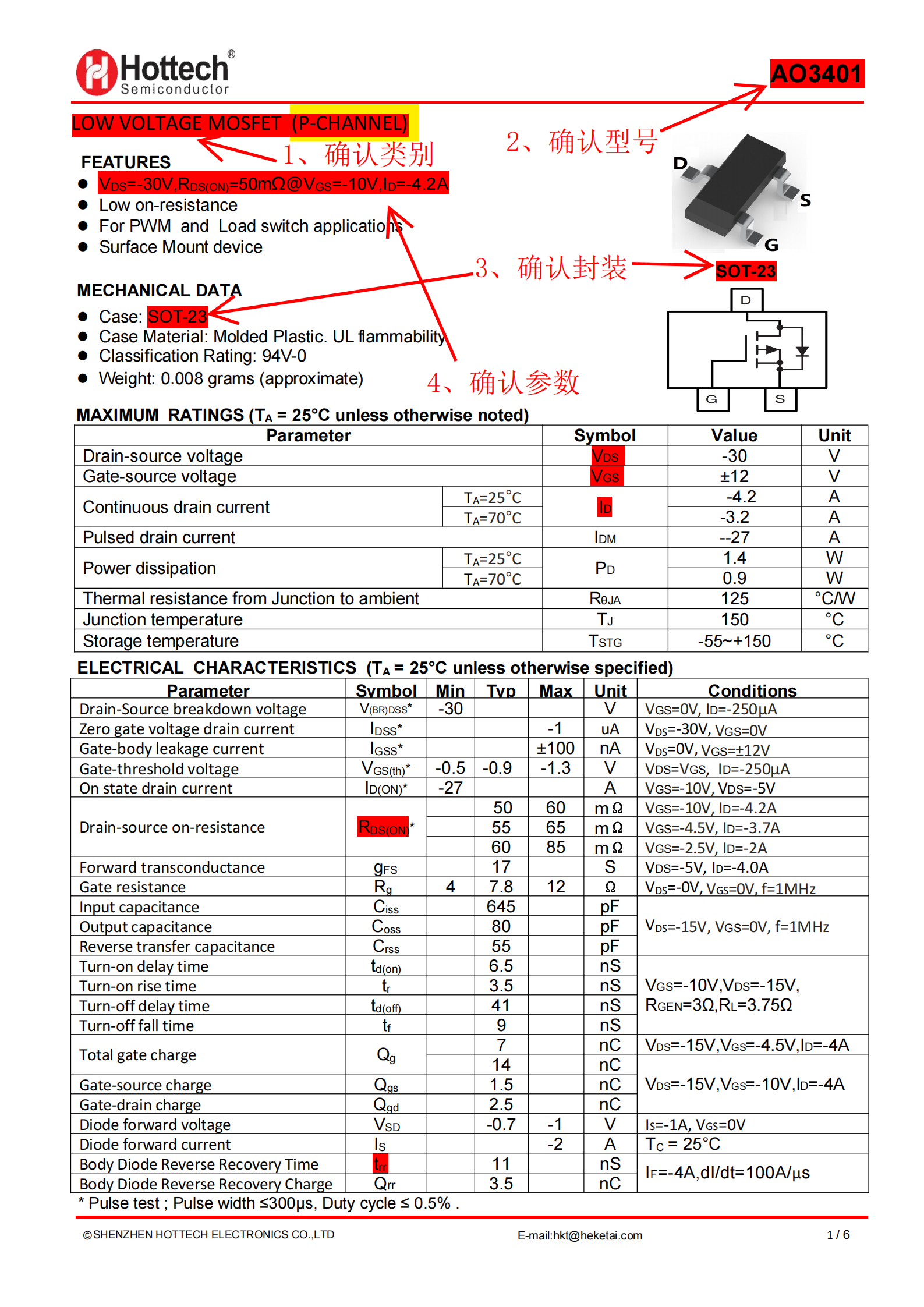

第一步：确认器件基本属性

打开规格书首先要明确三个核心信息：

• 器件类型：AO3401在首页明确标注为"LOW VOLTAGE MOSFET (P-CHANNEL)"，即P沟道低压MOS管
• 型号标识：右上角的"AO3401"为器件唯一型号，是采购和替代的依据
• 封装形式：机械参数（MECHANICAL DATA）中注明采用SOT-23封装，这决定了PCB布局、散热设计和焊接工艺

小贴士：封装信息通常配有实物图和尺寸图，设计PCB时需特别注意引脚间距和散热焊盘尺寸。

第二步：解析极限参数表

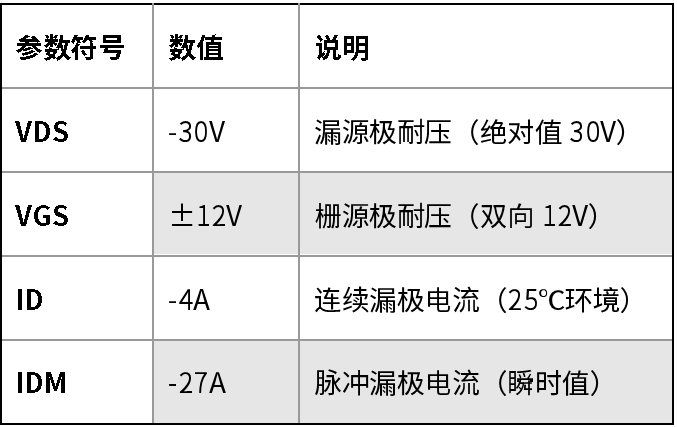

极限参数（MAXIMUM RATINGS）定义了器件的安全工作边界，任何情况下都不得超过：

关键提示：实际应用中需留足余量，建议电压应力不超过额定值的80%，电流不超过70%

第三步：理解电气特性参数

电气特性（ELECTRICAL CHARACTERISTICS）是器件性能的核心指标，以AO3401规格书为例，需重点关注：

• 导通电阻（RDS(ON)）：VGS=-10V时典型值50mΩ，-4.5V时增至65mΩ。直接影响导通损耗：P=I²×R，低阻值适合大电流应用
• 阈值电压（VGS(th)）：典型值-0.9V（测试条件ID=-250μA），决定驱动电压：栅极电压需低于此值才能可靠导通
• 栅极电荷（Qg）：总栅极电荷典型值7nC（VGS=-10V），影响开关速度：电荷越小，开关损耗越低
• 结电容参数：Ciss（输入电容）645pF，Crss（反向传输电容）55pF。高频应用中需考虑米勒效应带来的开关延迟

第四步：关注应用相关特性

根据具体应用场景，还需特别关注：

• 开关时间：td(on)=6.5ns，td(off)=41ns（测试条件VGS=-10V）
• 体二极管特性：正向压降VSD=-0.7V（IS=-1A），反向恢复时间trr=11ns
• 热阻参数：RθJA=125℃/W，决定散热设计需求

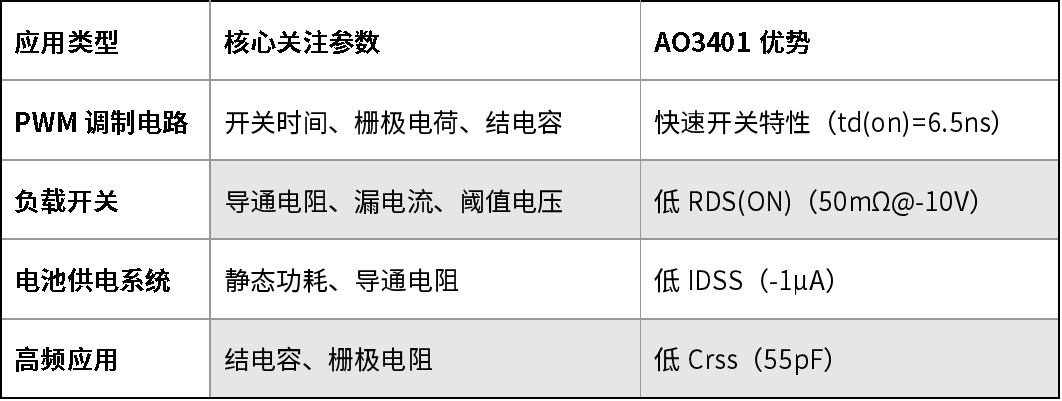

不同应用场景的参数优先级

阅读规格书的实用技巧

• 注意测试条件：同一参数在不同条件下数值差异很大（如RDS(ON)随VGS变化）
• 区分典型值与最大值：设计时应基于最大值（Max）而非典型值（Typ）
• 结合曲线图分析：规格书中的特性曲线图能直观展示参数随温度、电压的变化趋势
• 关注封装散热能力：SOT-23封装的散热能力有限，大功率应用需考虑散热增强措施

总结

读懂MOS管规格书是硬件设计的基础技能。通过本文介绍的四步法——确认基本属性→解析极限参数→理解电气特性→关注应用特性，配合参数优先级分析，能帮助你快速定位关键信息。AO3401作为一款P沟道低压MOS管，在PWM调制和负载开关应用中表现出色，其低导通电阻和快速开关特性使其成为便携式设备和电源管理电路的理想选择。
