企业如何做好MOSFET的选型？这篇文章告诉你答案

MOSFET在我们的电子产品中用的很多的，它广泛使用在模拟电路与数字电路中。随着计算机、通讯、工业、汽车、能源、电源等大量应用MOSFET产品的行业快速发展，MOSFET发展很快，本文带大家熟悉MOSFE的一些基础知识、选型和关键参数等，帮助大家做好选型。

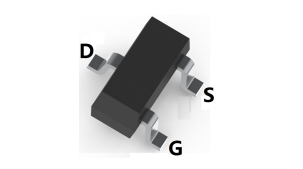

MOSFET（场效应管）通常有两大类型：N沟道和P沟道。在功率系统中，场效应管可被看成电气开关。当在n沟道场效应管的栅极和源极间加上正电压时，其开关导通。导通时，电流可经开关从漏极流向源极。漏极和源极之间存在一个内阻，称为导通电阻RDS（ON）。必须清楚场效应管的栅极是个高阻抗端，因此，总是要在栅极加上一个电压。如果栅极为悬空，器件将不能按设计意图工作，并可能在不恰当的时刻导通或关闭，导致系统产生潜在的功率损耗。当源极和栅极间的电压为零时，开关关闭，而电流停止通过器件。虽然这时器件已经关闭，但仍然有微小电流存在，这称之为漏电流，即IDSS。

沟道的选择。为设计选择正确器件的第一步是决定采用N沟道还是P沟道场效应管。在典型的功率应用中，当一个场效应管接地，而负载连接到干线电压上时，该场效应管就构成了低压侧开关。在低压侧开关中，应采用N沟道场效应管，这是出于对关闭或导通器件所需电压的考虑。当场效应管连接到总线及负载接地时，就要用高压侧开关。通常会在这个拓扑中采用P沟道场效应管，这也是出于对电压驱动的考虑。

电压和电流的选择。额定电压越大，器件的成本就越高。根据实践经验，额定电压应当大于干线电压或总线电压。这样才能提供足够的保护，使场效应管不会失效。就选择场效应管而言，必须确定漏极至源极间可能承受的最大电压，即最大VDS。设计工程师需要考虑的其他安全因素包括由开关电子设备（如电机或变压器）诱发的电压瞬变。不同应用的额定电压也有所不同，在连续导通模式下，场效应管处于稳态，此时电流连续通过器件。脉冲尖峰是指有大量电涌（或尖峰电流）流过器件。一旦确定了这些条件下的最大电流，只需直接选择能承受这个最大电流的器件便可。

计算导通损耗。场效应管器件的功率耗损可由Iload2×RDS（ON）计算，由于导通电阻随温度变化，因此功率耗损也会随之按比例变化。对便携式设计来说，采用较低的电压比较容易（较为普遍），而对于工业设计，可采用较高的电压。注意RDS（ON）电阻会随着电流轻微上升。关于RDS（ON）电阻的各种电气参数变化可在制造商提供的技术资料表中查到。

计算系统的散热要求。设计人员必须考虑两种不同的情况，即最坏情况和真实情况。建议采用针对最坏情况的计算结果，因为这个结果提供更大的安全余量，能确保系统不会失效。

开关损耗。导通瞬间的电压电流乘积相当大。一定程度上决定了器件的开关性能。不过，如果系统对开关性能要求比较高，可以选择栅极电荷QG比较小的功率MOSFET。

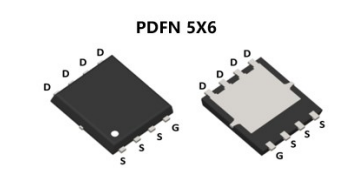

合科泰成立于1992年，专业从事半导体模拟芯片和分立器件的研发设计、封测生产和销售于一体的高科技创新企业。产品线包括锂电保护IC、充电管理IC、LDO、MOSFET，二极管、TVS、桥堆，三极管等分立器件和集成电路，为客户提供应用解决方案和现场技术支持服务。合科泰拥有N沟道MOSFET、P沟道MOSFET、超结MOSFET、混合MOSFET、高压MOSFET等MOSFET产品，为客户提供性价比的产品和方案，助力客户进行产品创新升级。
