贴片电容材质分为哪几种 一般的贴片电容是什么材质

贴片电容主要用于智能家居，汽车电子，移动医疗等方面，具有广阔的市场，需求量也与日俱增。贴片电容的材质有很多，不同材质的贴片电容应用也不同，那么你知道贴片电容材质分为哪几种吗？一般的贴片电容又是什么材质，今天合晶芯城的小编给大家普及下贴片电容材质构成等相关知识，希望能帮你选出最合适材质的贴片电容。

贴片电容材质分类

常见贴片电容主要有：瓷片电容，贴片钽电容，贴片电解电容，贴片叠层电容。

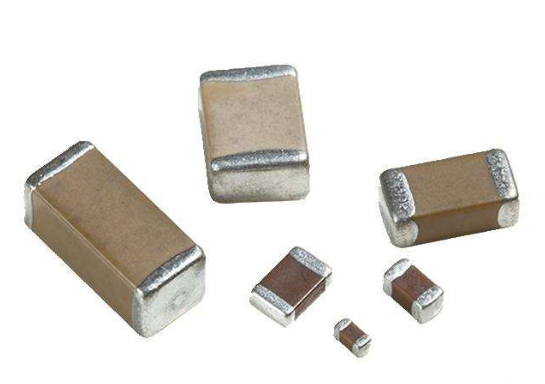

1、贴片电容：普通型，材质瓷片。外型单一、外观单一，表面没有丝印，没有极性。有多种颜色主要有褐色、灰色、淡紫色等。普通贴片电容的基本单位：pF.

2、贴片纸多层电容：普通型，材质纸质。表面部分厂家的元件有丝印，外形主要有椭圆和方形两种，外观上椭圆形一般呈银白有金属光泽、方形呈褐色，从侧面能看到纸介质分层情况。这种电容没有极性。尺寸有各种大小，但体积一般较大。普通贴片电容的基本单位：pF.但此电容量一般较大在μF级。

3、贴片钽电容：材质钽介质。表面有丝印，有极性。有多种颜色主要有黑色、黄色等。钽电容表面有一条白色丝印用来表示钽电容的正极，并且在丝印上标明有电容值和工作电压，大部分生产厂家还在丝印上加注一些跟踪标记。贴片钽电容的基本单位：μF.

4、贴片电解电容：材质电解质。表面有丝印，有极性。外观上可见铝制外壳。电解电容表面有一条黑色丝印用来表示电解电容的负极，并且在丝印上标明有电容值和工作电压，大部分生产厂家还在丝印上加注一些跟踪标记。贴片电解电容的基本单位：μF.


贴片电容的尺寸

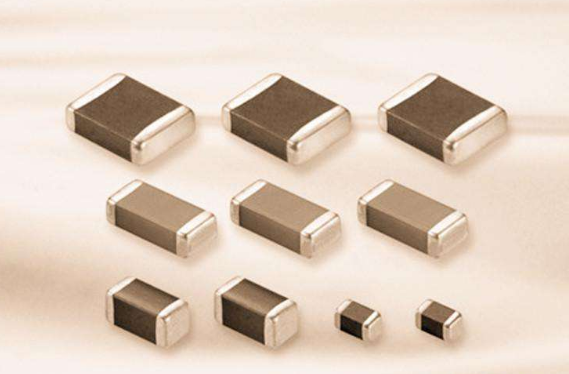

贴片电容有两种尺寸表示方法，一种是以英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，这些是英寸表示法，04表示长度是0.04英寸，02表示宽度0.02英寸，其他类同型号尺寸（mm）

英制尺寸公制尺寸长度及公差宽度及公差厚度及公差

0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.30
1808 4520 4.50±0.40 2.00±0.20≤2.00
1812 4532 4.50±0.40 3.20±0.30≤2.50
2220 57505.70±0.40 5.00±0.30≤2.50
2225 5763 5.70±0.50 6.30±0.50≤2.50
3035 7690 7.60±0.50 9.00±0.05≤3.00

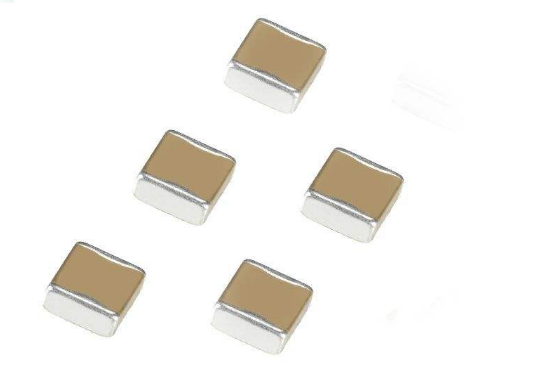

贴片电容怎么看大小

贴片电容很多由于体积所限，不能标注其容量，所以一般都是在贴片生产时的整盘上有标注。如果是单个的贴片电容，要用电容测试仪测出它的容量。

如果是同一个厂标的话，一般来说颜色深的容量比颜色浅的要大，棕灰》浅紫》灰白。当然最好的方法是用热风枪吹下来，等它冷却后用数字表的电容挡或电容表量。（切记：贴片电容的耐高温度一般不要超过300摄氏度。电路贴片电容最忌用大功率烙铁长时间加热！）

贴片电容怎么测量好坏

方法一：一般小贴片电容的阻值为无穷大，阻值异常就更换。容量变小，万用表无法测量，直接替换。

方法二：安全一点的办法用万用表的二极档一针接地另一针分别测电容的两端两端响说明短路。

方法三：小贴片电容短路的话用万用表在线测量就能判断出来。如果是开路的话，因为容量太小，用万用表量不出来，可以用一个电笔接到220V的火线上，将贴片电容的引脚放到电笔的笔帽上，看氖泡是否发光，发光电容是好的，否则断路。220v电压，可千万别在板实验。

方法四：阻值无穷大，阻值为零鸣叫为坏，其他的应该有一些小的变化。
