SOD贴片二极管封装形式及其主流尺寸

目前，贴片二极管已经在大多数应用中取代了传统的引线式产品。其中，SOD封装是大部分贴片二极管的安装形式。

SOD是小外形二级管（Small Outline Diode）的英文缩写，目前已经衍生了一系列标准封装形式。这些二极管封装用SOD后面的一串数字进行区分，例如SOD-23、SOD-523、SOD323等等。它们的封装尺寸如下：

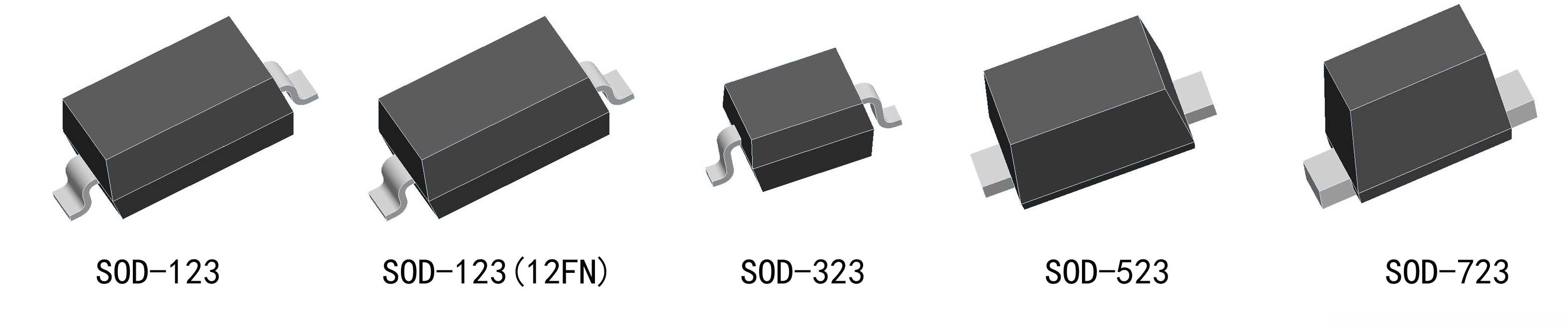

SOD-123塑料体尺寸：L2.70mm，W1.60mm，H1.10mm.
SOD-123(12FN)塑料体尺寸：L2.70mm，W1.60mm，H1.10mm。
SOD-323塑料体尺寸：L1.70mm，W1.30mm，H1.00mm。
SOD-523塑料体尺寸：L1.20mm，W0.80mm，H0.60mm。
SOD-723塑料体尺寸：L1.00mm，W0.60mm，H0.55mm。


SOD二级管一般采用卷盘包装。其中，SOD-123封装和SOD-323封装单位卷盘装载3000只二极管，SOD-523封装和SOD-723封装单位卷盘装载8000只二极管。
