电子元器件包装指南：EIA-481-C标准简介

ANSI EIA-481-C是针对表面安装元器件（SMD）制定的电子元器件封装规范，规定了8mm-200mm吹塑型载带和8mm、12mm冲压载带，及其包装的贴片电子元器件的尺寸和公差，使元器件包装能够适应表面安装技术（SMT）的自动化需要。

1. 应用范围（SCOPE）

EIA-481-C标准不仅包括8mm-200mm吹塑型和8mm、12mm冲压型两种成型载带，也覆盖了对应的贴片元器件。
在标准附录的补充说明中，提供了关于载带的专业要求。

2. 标准介绍（INTRODUCTION）

规定了8mm-200mm吹塑型载带和8mm、12mm冲压载带，及其包装的贴片元器件的尺寸和公差。

3. 适用文件（APPLICABLE DOCUMENTS）

除非特别说明，下列文件将构成本标准的一部分，作为内容的扩展：
EIA-383：电子元器件的运送准备
EIA-541：ESD敏感元件的包装材料标准
EIA-556：EIA外部运送包装之条形码标准
EIA-583：湿敏元件之包装材料标准
EIA-624：非零售产品之包装条形码标准
JED95：JEDEC注册和固态及相关产品的标准大纲

4. 要求（REQUIREMENTS）

4.1 载带、盖带、卷盘和所包装的贴片元件必须符合本标准图表上规定的尺寸要求。
4.2 采购文件和报价应该包含下列信息：
a. 注明本标准名称与编号；
b. 包装品质要求，包括了零件的最大包装数量；
c. 包装箱以及卷盘标识要求（包含了条形码），以及卷盘尺寸（参考要求4.12及图片9）；
d. 运送条件，储存条件和储存时间；
e. 承有包装产品的卷盘的重量。
4.3 即使有些尺寸符合图表中的要求，但在有些情况下也会对载带或自动处理产生一些功能性影响。

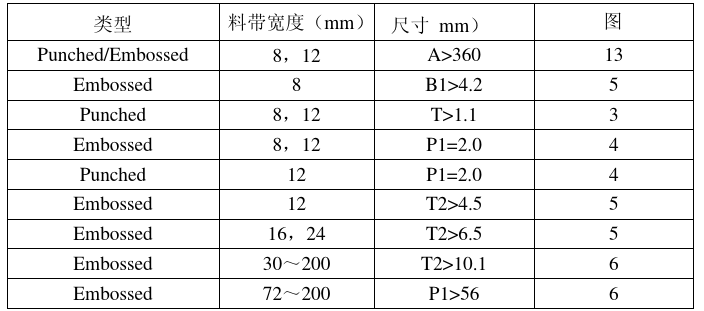

a. 针对载带的种类、载带的厚度T、口袋深度T2、口袋外部宽度B1和口袋间距P1、卷盘的尺寸可能对载带或自动处理时产生一些功能性影响，因此必须考虑到采购文件和报价中。
b. 针对8，12，16和24MM宽的吹塑型载带，如果S1 1.0MM, 那么盖带就没有足够的区域符合4.5和4.11条要求，以上信息在采购文件和报价时必要的说明。
c. 用户可能会有因为包装产品低质量的原因，导致盖带和载带在送机处理中分离，或者是起点和落点位置偏移的现象，使元器件在拾取的点位上漏掉，最终出现拾取不良，或者缺件。
为了减少这种现象发生，建议对包装材料、包装产品、包装过程进行处理，消除累积的静电。这类电荷通常由摩擦产生，具体根据EIA 541“ESD敏感元件包装材料标准”执行。
4.4 在盖带分离后，零件要避免掉出载带内口袋的可能性，依然要保持在原有位置以便让机台自动拾取。
4.5 盖带不可以盖过载带的边缘，或是盖住了任何的链齿孔。
4.6 缠在卷盘上的载带不可以卡在一起。
4.7 包装材料以及包装的过程不可以损伤到零件的机械和电气特性，或是在零件上留下任何的记号，对于中间过程或是最终的包装标准，请参照 EIA-383“电子元件之运送准备”；EIA-541“ESD敏感元件包装材料标准”；EIA-583“湿敏元件之包装材料标准”；EIA-624“非零售产品之包装条码标准”。
4.8 在已包装的储存过程中，载带不可以对零件造成任何的伤害，包括不清洁物污染，转移到了零件的接脚，或是水气的释放造成接脚焊接不良、零件特性损伤，甚至因化学应而产生故障。
此外，载带不会因年久老化而在包装或自动机处理时断裂、分离、损坏。（参考4.2 d）
4.9 如果将口袋从K0/2深度或以下的地方切开，零件应该能够顺利取出，同时，不会影响到载带原有的包装功能。（见图片9）
4.10 不允许产品从包装好载带的卷盘中丢失。
4.11 盖带在宽度为8mm载带应该有0.1N~1.3N 10克~100克的总拉力强度，宽度为12mm-56mm载带应该有0.1N~1.3N 10克~130克的总拉力强度，宽度为72mm以上载带应该有0.1N~1.5N 10克~150克的总拉力强度，以便能够在各种类型和材质的载带中分离。
拉的方向必须是载带送料相反方向，并且相对于载带的165~180度的夹角，剥离的速度定为300mm±10mm/分钟 ，这样才会使盖带与载带能够在150mm/分钟情况下分离。
4.12 条形码应贴在有圆齿孔相反方向的叶边（假如有要求，参考4.2C和图片9）参考EIA-556和E624标准。
4.13 卷盘应该有明显且永久性的回收标志。
4.14 对于多接脚零件的摆放方向必须遵循下列的标准，依照适用的情况，依下列的优先顺序选用。
a. 传统组件的包装空隙比较大，对底面有焊脚的零件（如PLCC封装、SOIC封装、SOJ封装、BGA封装等）进行包装时，零件焊脚应该要面对口袋的底部，无论接点是向上或是向下，皆适用。
b. 接点为电路板与零件间的连接，可能描述为接脚、接球、接触面、连接器等。
c. 当零件的一边有特征性的明显标示，比如三角形凹口、V型凹口等，应按照统一方向摆放。若是标示在中心位置，则选择其他边上的标示确定摆放方向。
d. 当零件的两轴接近相等时，我们将其描述为方形。即A0 B0（见图1）
e. 对于载带内部口袋的象限划分和产品的定向见图1。
f. 用户应按照流程（图2）来确定产品在载带口袋中正确的摆放方向。
g.本标准此项规则取代先前EIA-481和EIA-800以及电子元器件封装：SOT23封装，SOT143封装，SOT89封装，IPD封装。
