压敏电阻器（MOV）基本参数及选型指南

压敏电阻一般指用氧化锌（ZnO）等金属氧化物材料制作的电压敏感元件。与气体放电管（GDT）、瞬态电压抑制二极管（TVS）一样属于限压型保护器件。除了英文名称Metal Oxide Varistors (MOV)、Voltage Dependent Resistor (VDR)、Varistor以外，压敏电阻器的中文名称也不少，在台湾地区还有突波吸收器、浪涌抑制器、吸波器等别称。

工作原理

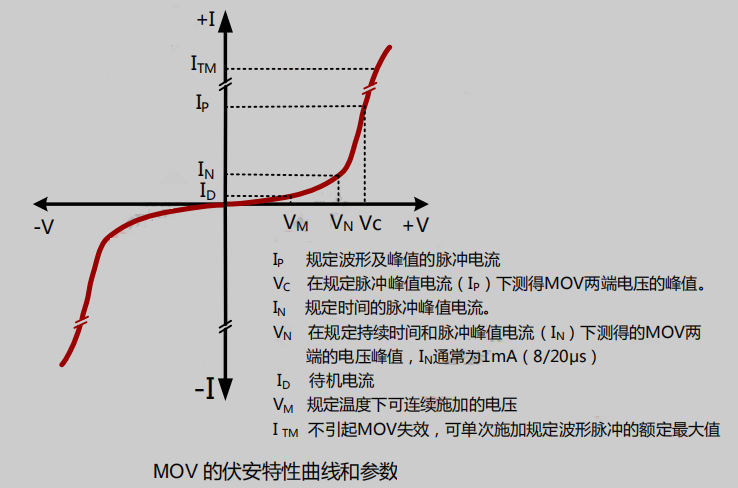

压敏电阻具有非线性伏安特性，应用时一般并联在电路中。当电路正常工作时（电压低于阈值），压敏电阻相当于一个阻值无穷大的电阻（即断开状态），不影响电路正常工作。

当电路承受异常瞬时过电压并达到导通电压（超过阈值）时，压敏电阻相当于一个阻值无穷小的电阻（近乎导体），能够迅速由高阻状态变为低阻状态，泄放由异常瞬时过电压导致的瞬时过电流到地，同时把异常瞬态过压箝位在一个安全水平之内，从而保护后级电路免遭异常瞬时过电压的损坏。

基本参数

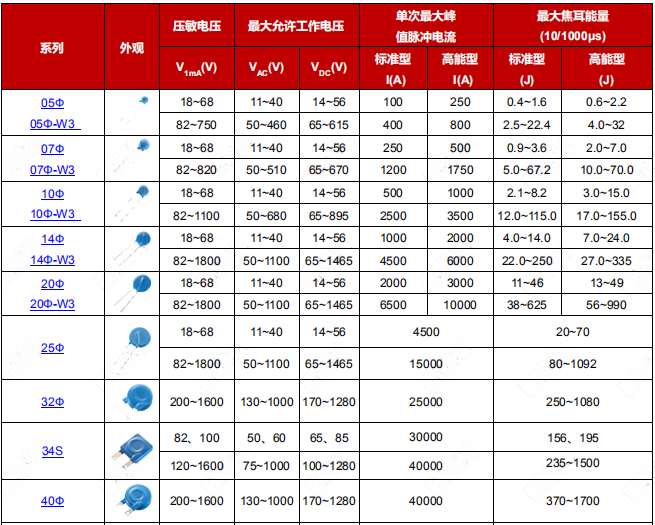

压敏电阻对电压的响应速度较快，响应时间为ns级，比气体放电管快，比TVS管稍慢。在产品规格书上，一般都会列出以下参数：

1．标称压敏电压(V)：指通过规定持续时间的脉冲电流（一般为1mA持续时间一般小于400mS）时压敏电阻器两端的电压值。

2．电压比：指压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。

3．最大限制电压(V)：在压敏能承受的最大脉冲峰值电流Ip及规定波形下压敏电阻两端电压峰值。

4．残压比：通过压敏电阻器的电流为某一值时，在它两端所产生的电压称为这一电流值的残压。残压比则是残压与标称电压之比。

5．通流容量(kA)：通流容量也称通流量，是指在规定的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰值）电流值。

6．漏电流(mA)：漏电流也称等待电流，是指压敏电阻器在规定的温度和最大直流电压下，流过压敏电阻器电流。

7．电压温度系数：指在规定温度范围（温度为20℃～70℃）内，压敏电阻器标称电压的变化率，即在通过压敏电阻器的电流保持恒定时，温度改变1℃时，压敏电阻器两端电压的相对变化。

8．电流温度系数：指在压敏电阻器的两端电压保持恒定时，温度改变1℃时，流过压敏电阻器电流的相对变化。

9．电压非线性系数：指压敏电阻器在给定的外加电压作用下，其静态电阻值与动态电阻值之比。

10．绝缘电阻：指压敏电阻器的引出线(引脚)与电阻体绝缘表面之间的电阻值。

11．静态电容量（PF）：指压敏电阻器本身固有的电容容量。

12 .额定功率：在特定的环境温度85℃下工作1000小时，使压敏电压变化小于10%的最大功率。

13 .最大冲击电流(8/20us):以特定的脉冲电流(8/20us波形)冲击压敏电阻器一次或两次（每次间隔5分钟），使的压敏电压变化仍在10%以内的最大冲击电流。

选型指南

使用中，压敏电阻一般与被保护器件或装置并联，其电涌吸收能力则取决于物理尺寸，可通过制造不同片径的压敏电阻而获得不同的瞬态浪涌电流值。

对于过压保护方面的应用，压敏电压值应大于过压保护实际电路的电压值。在电源线与大地间使用压敏电阻时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合更高标称电压的压敏电阻器。

值得注意的是，压敏电阻器会随时间而缓慢老化，实际工作中应根据冲击次数考虑降额使用。当压敏电阻器承受多次冲击后，应根据实际应用环境选取更高通流量的器件。
