以HDZ18VD12为例说明贴片稳压二极管封装尺寸与供货形式
在电源系统设计中，1W或者以下功率的稳压二极管用途最广泛，最具代表性的稳压二极管型号为1N47系列，稳压电压（VZ）范围大致为3.3-100V，主要的贴片稳压二极管封装形式有SOD-123、SOD-323、SOD-523是三种。
在电源系统设计中，1W或者以下功率的稳压二极管用途最广泛，最具代表性的稳压二极管型号为1N47系列，稳压电压（VZ）范围大致为3.3-100V，主要的贴片二极管封装形式有SOD-123、SOD-323、SOD-523是三种。例如，合科泰半导体公司的HDZ18VD12稳压二极管就采用了SOD-123塑料封装。

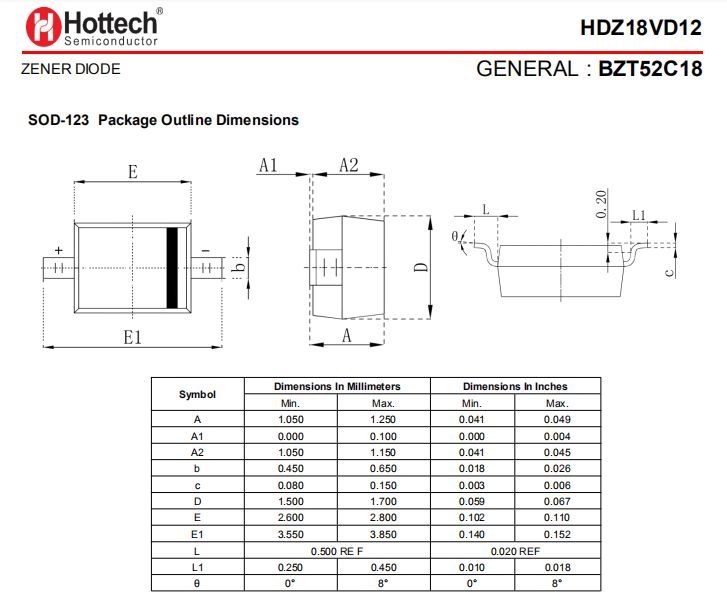

HDZ18VD12贴片稳压二极管封装尺寸
根据合科泰发布的HDZ18VD12二极管数据表，HDZ18VD12对应于通用型号BZT52C18。在f=1kHz，HDZ18VD12的稳定电流（Iz）为5mA时，稳定电压为18V，范围为11.2V至+1.1V。
原件外形上，HDZ18VD12稳压二极管封装是采用SOD-123封装，封装材料达到UL94V-0等级，湿度敏感度达到J-STD-020标准1级，元件重量不超过0.008g。

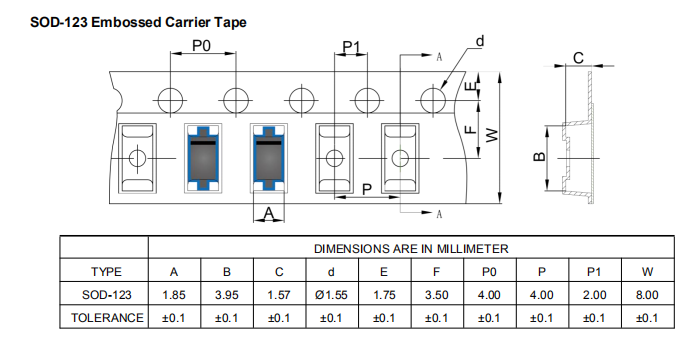

HDZ18VD12贴片稳压二极管采用SOD-123压纹载带包装
供货方式上，HDZ18VD12稳压二极管包装形式采用EIA-481-C标准的编带和卷盘（Tape and Reel），即SOD-123压纹载带（Embossed Carrier Tape）：格子宽带A=1.85±0.1mm，格子中心距离P=4.00±0.1mm，牵引孔中心距离P0=4.00±0.1mm，其他尺寸参考HDZ18VD12稳压二极管数据表。
在机器上料时，用户要注意编带的空格部分，即导带（Tape Leader）和尾带（Tape Trailer）的尺寸。HDZ18VD12稳压二极管尾带长度为50±2个空格，导带长度为100±2个空格。

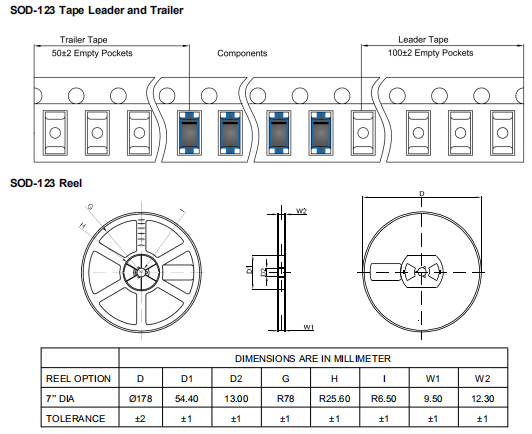

HDZ18VD12贴片稳压二极管包装的导带和尾带尺寸
合科泰HDZ18VD12稳压二极管包装卷盘基于EIA-481-C标准，卷盘外径D为178±2mm，卷盘高度W2位12.30±1mm，其他尺寸参考HDZ18VD12稳压二极管数据表。
