如何用数据表估算稳压二极管的动态阻抗

动态电阻（Rz）是稳压二极管（Zener diode，也称齐纳二极管、齐纳管、稳压管）的特征参数之一，同稳定电压（Uz）、稳定电流（Iz）、温度系数（Ctv）、耗散功率（Pz）一样重要。在厂家提供的datasheet中，并没有给出动态电阻（Rz）的具体数值，需要用户通过数据表来估算。

大家知道，普通二极管工作于正向导通状态，稳压二极管工作于反向击穿状态，是根据齐纳状态“电流陡增而电压基本保持不变”这一特性进行稳压的。因此，稳压二极管的动态电阻是从反向特性上求取的，Rz=△VZ/△IZ。

普通二极管的动态电阻小，相同电流变化△I引起的电压变化△V就越小，电压就越稳定。因此，稳压二极管的动态电阻（Rz）越小越好，通常只有几个欧姆。

以合科泰半导体公司HDZ18VD12普通二极管为例，该稳压管对标BZT52C18稳定电压18V，正向电压VF为0.9V，最大功耗PD不超过350mW。从数据表提供的特性曲线还可以看出，BZT52C18温度系数为16.5mV/°C。

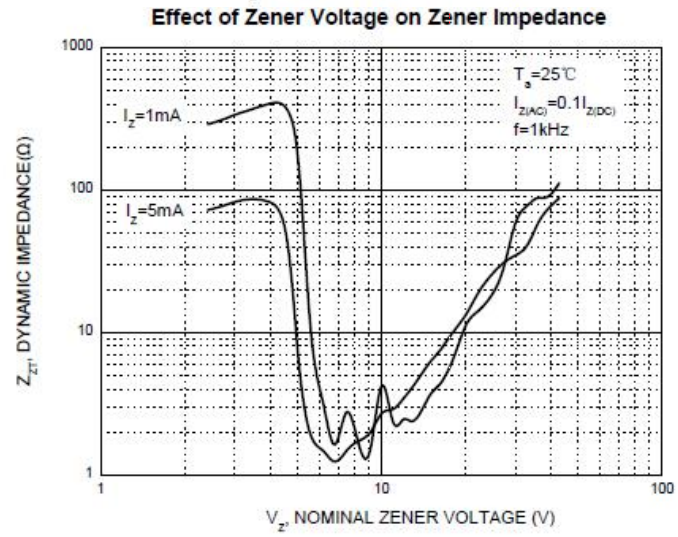

再观察BZT52C18的动态阻抗（dynamic impedance）曲线，其双轴均呈现指数变化。对于BZT52C18稳压管，从横轴找到稳定电压18V，对应纵轴表示的动态阻抗电阻值约为8欧姆。

在产品选型时，须考虑BZT52C18稳压管的稳压范围：18V（-1.2~+1.1V），即BZT52C18稳压二极管的稳压范围为16.8~19.1V，从曲线可以查出对应的动态阻抗范围为6-10欧姆。
