续流二极管与快速恢复二极管和肖特基二极管有那些区别？

续流二极管指电路电流消失时，能够起到“续流”作用的二极管，英文名称Freewheeling Diode or Flyback Diode。一般来说，快速恢复二极管或者肖特基二极管的特性，都可用来作为续流用途。因为感性元件在电流切断时会产生反向电压并可能损坏电路元件，续流二极管主要用来保护元件不被感应电压击穿或烧坏。

续流二极管并不是什么特殊材质的新器件品类，只要能够发挥作用即可。如果选择不妥或者应用不当，不但起不到续流作用，也会烧坏电路中的其他电子元器件。

续流二极管原理

在电子线路中，线圈、继电器、电机等感性元件有通过电流时，电子元器件两端会产生感应电动势。在电源关断时，这个感应电动势会对电路中的元件产生反向电压。如果这个残余的反向电压高于元件的反向击穿电压，就会损坏诸如三极管、晶闸管、电机等电压敏感型元器件。

如果在这些元器件两端并联一个续流二极管，当流过线圈中的电流消失时，续流二极管就与电路中的其他元器件形成一个电流回路，将残余的反向高电动势以续流方式消耗掉，这样就保护了电路元器件不被损坏。

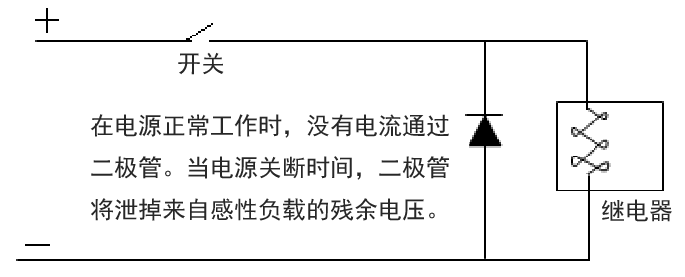

例如，在继电器线圈两端，或单向可控硅两端反向接的两端反接的那个管子就是续流二极管。因为，继电器的本身就是一个很大电感量的线圈，能以磁场的形式储存电能，吸合时会存储大量的磁场。当控制继电器的三极管由导通变为截至时，线圈虽然断电，但是线圈里的磁场将产生反向电动势，这个电压可能高达1000V以上，很容易击穿三极管或其他电路元器件。此时接入一个二极管的话，就能把反向电势通过续流二极管以电流的形式中和掉，从而保护了其他电路元器件。

在开关电源中，我们也能见到一个由二极管和电阻串连起来构成的的续流电路，这个电路通常与变压器初级并联。在开关管关断时，这个续流电路可以释放掉变压器线圈中储存的能量，以防止感应电压过高，进而击穿开关管。


同样，可控硅电路、IGBT晶体管、MOSFET也需要续流保护。因为，我们一般都将可控硅当成一个触点开关来用，当控制对象的是大电感负载时间，可控硅也会产生高压反电动势，其原理和继电器电路是一样的。

续流二极管的选择

通过上述介绍发现，续流二极管并不是通过什么特殊材料或工艺制作的新器件品类，只要开关速度比较快，能满足续流作用的二极管就是“续流二极管”，一般会选择快速恢复二极管或者肖特基二极管。

选择续流二极管时，最基本的要求是快速反应，并具有良好的软恢复特性。其中，肖特基二极管一般用于电压小于100V的应用，外延生长式二极管一般用于100~1200V应用。

可见，续流二极管是快速恢复二极管和肖特基二极管中的一个细分类别，实际应用中还要考虑管子的换流速度、正向通态压降VF、反向阻断电压VR、反向恢复时间trr、可重复正向峰值电压VFRM、反向峰值电流IRRM等特性。
