五色环电阻计算器使用方法详解

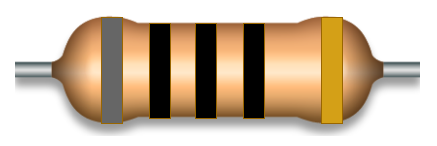

电阻器可能是电路中最常用的构建模块。电阻器有多种形状和尺寸，该工具用于解码彩色带状轴向引线电阻器的信息。

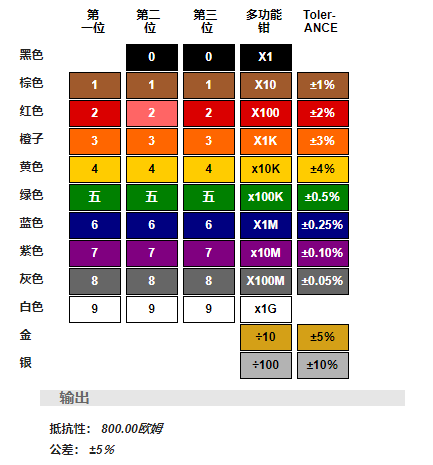

五色环电阻识别方法描述

频带的数量很重要，因为解码基于色带的数量而改变。有三种常见类型：4频段，5频段和6频段电阻。对于5波段色环电阻：

频段1 - 第一个有效数字
频段2 - 第二个有效数字
频段3 - 第三个有效数字
频段4 - 乘数
频段5 - 容差

抵抗价值

前4个波段构成电阻标称值。前3个频段组成有效数字：
黑色 - 0
棕色 - 1
红色 - 2
橙色 - 3
黄色 - 4
绿色 - 5
蓝色 - 6
紫色 - 7
灰色 - 8
白色 - 9

第4个波段或乘数波段的颜色编码如下：
黑色 - x1
棕色 - x10
红色 - x100
橙色 - x1K
黄色 - x10K
绿色 - x100K
蓝色 - x1M
紫色 - x10M
灰色 - x100M
白色 - x1G
金色 - .1
银色 - .01

电阻值的一个例子是：

频带1 =橙色= 3，
频带2 =黄色= 4，
频带3 =绿色= 5，
频带4 =蓝色= 1M

值= 345 * 1M = 345 Mohm

耐受性

第五个带是公差，表示可能从标称值中得到的最坏情况变化。公差的颜色代码如下：
棕色 - 1％
红色 - 2％
橙色 - 3％
黄色 - 4％
绿色 - .5％
蓝色 - .25％
紫色 - .1％
灰色 - .05％
金    - 5％
银    - 10％

计算电阻值范围的示例如下：

如果标称值为345欧姆且电阻器的第5个波段为金（5％），则值范围为标称+/- 5％= 327.75至362.25。
