贴片元件具有体积小、重量轻、安装密度高，抗震性强．抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。表面贴片（SMT）电阻器的识别

表面贴片（SMT）电阻器上采用色环标记就有点不方便了，所以SMT电阻直接用数字标记阻值。

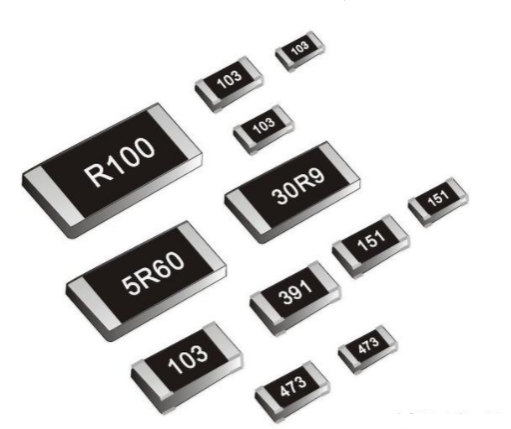

在上图中，电阻值标记为103。其中前两位10是有效数字，最后一位3是电阻器的数量级，就是在有效数字后面补3 个零。也就是说，这个电阻器的阻值为10000Ω=10kΩ。再如一个SMT电阻器标记为513，其阻值为51000Ω=51kΩ。

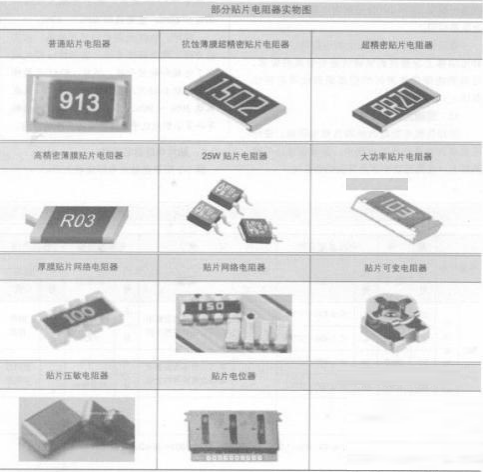

有的SMT电阻器使用4位数表示，如图2-7中出现的标记为1000的电阻器，其有效数字有3 位，即前3 位表示有效数字，最后一位是电阻值的数量级。即1000 的电阻值为100×100Ω=100Ω。

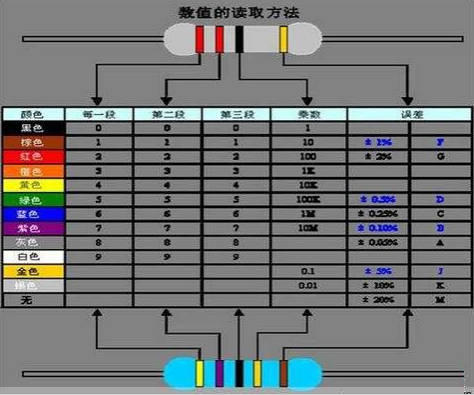

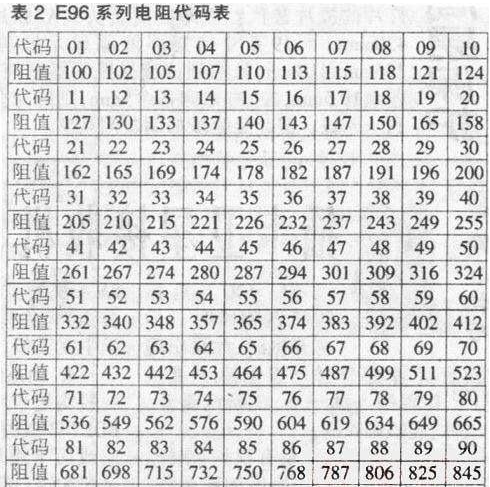

我们来跟色环计数法比较一下，会发现色环计数法的量级存在10-1和10-2，也就是说色环电阻器可以精确到小数点后两位。

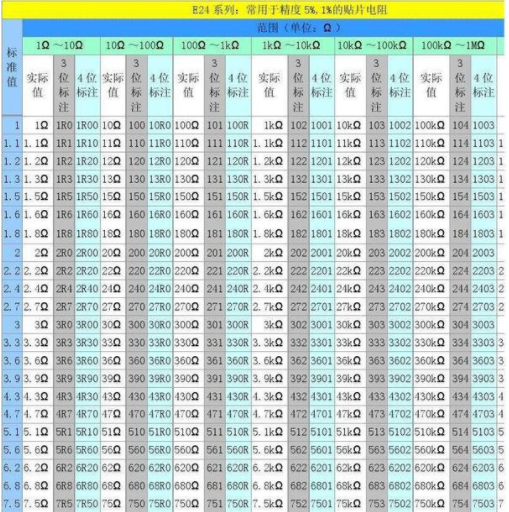

作为精度更高的SMT电阻器，肯定能达到这样的精度，但是数字标记不能有负数出现，所以对于电阻值小于10Ω的电阻器用另一种方法表示，如5.1Ω的SMT电阻器，将其表示为5R1，这里的R代表小数点的意思。

图中R025代表的阻值是0.025Ω。

这种数字标记的方法还可用在电容、电感值的标记上，其计算方法相同，只是单位不同罢了，我们将在后面的章节中介绍电容和电感的读法。
